1 产品简介

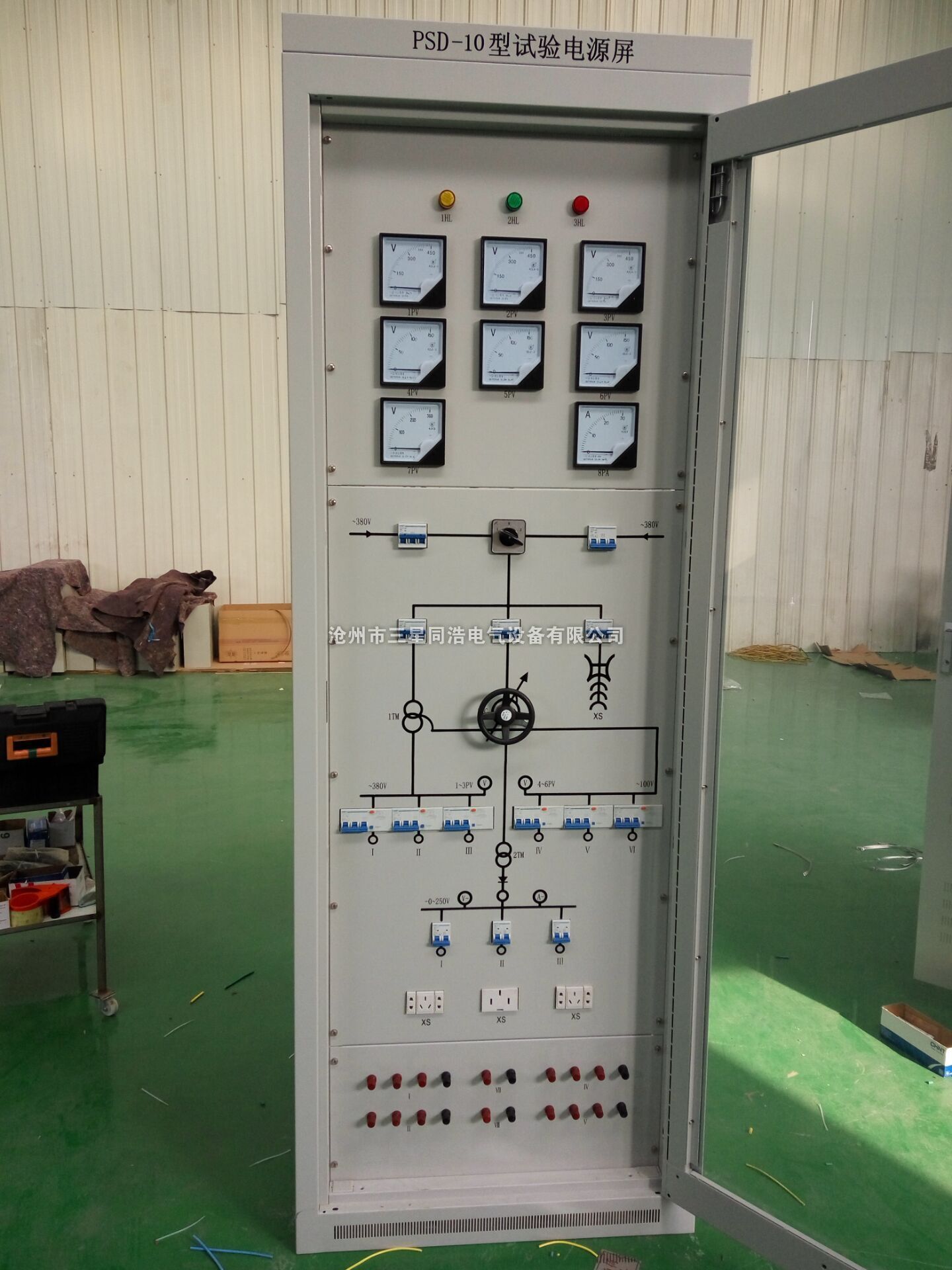

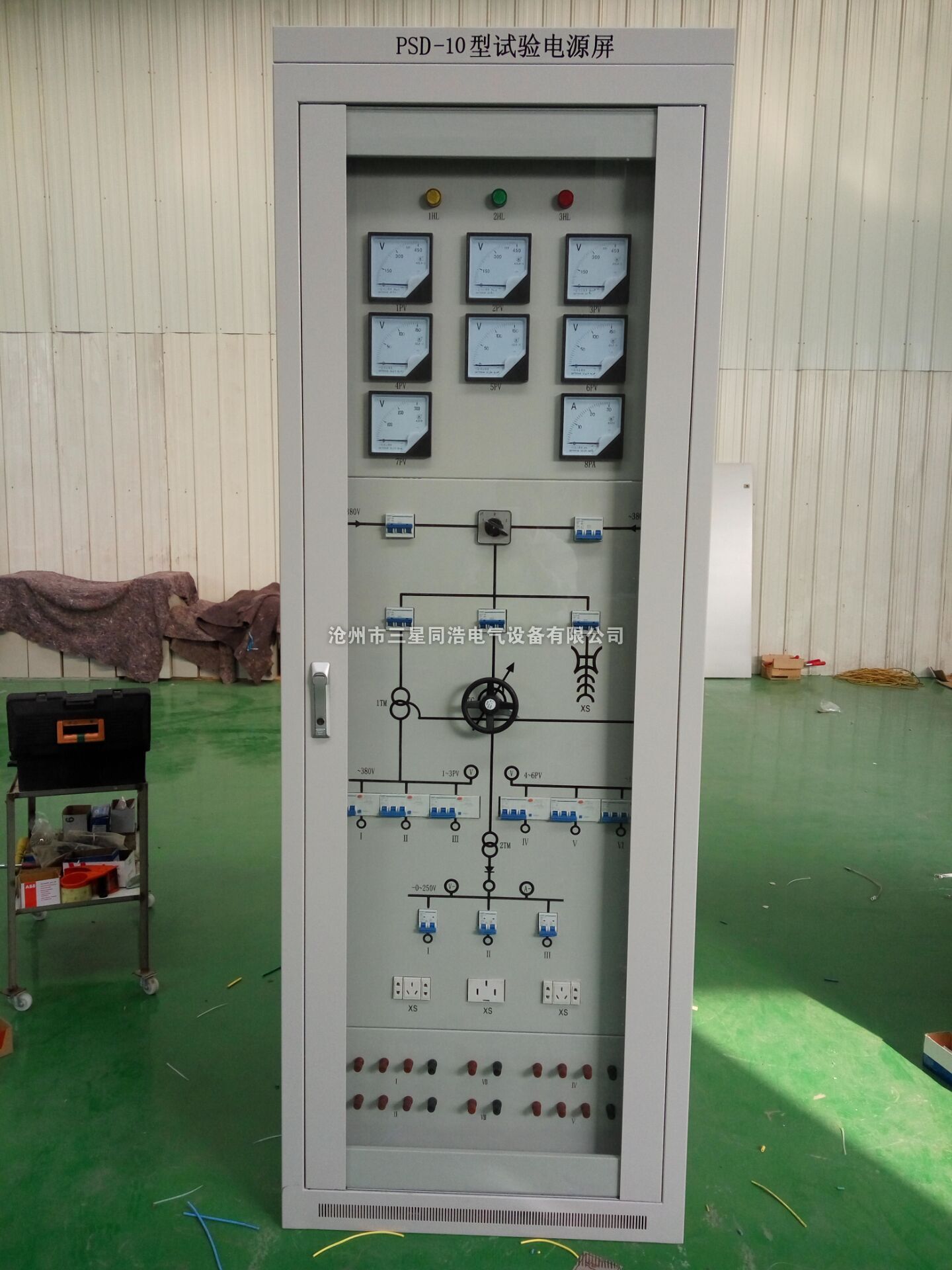

    PSD-10型试验电源屏是我公司依据能源部《发电厂、变电所工程和继电保护试验仪表配置定额》、《继电保护检验条例》和电力工业部《电力系统继电保护及安全自动装置反事故措施要点》的有关规定设计制造的产品，它为现场继电保护试验及其它试验工作提供了稳定、方便的交直流试验电源，为提高各种试验工作的质量、保障人身、设备安全，提供了可靠保证。

2 使用条件
（1） 户内使用，宜室内通风良好。
（2） 海拨高度≤2km。
（3） 环境温度-10~50C。
（4） 相对湿度≤90%。
（5） 大气压力80~110kPa。
（6） 周围介质无导电尘埃与导致金属或绝缘损坏的腐蚀性气体、霉菌等。

3 技术参数
（1）工作电源：三相四线380V，50Hz两路输入互为备用。
（2）额定输出
●交流部分
（1）额定输出电压：380V/220V 50Hz三相四线，三路输出。
             　    100V/57.7V 50Hz 三相四线，三路输出。
（2）三相输入平衡时，输出有平衡度< 1%。
（3）三次谐波分量< 3%。
（4）交流变压器容量15KVA，在小时负载率为50%状态下间断工作，最大输出电流为3×22A。
（5）屏面设6个单相插座，1个三相插座。
●直流部分
（1）直流电压0~250V连续可调，三路输出。
（2）纹波系数<1.5%。
（3）整流变压器容量5KVA，在小时负载率为50%状态下间断工作，最大输出直流电流20A。

4订货须知
订货时须提供以下内容：
（1） 试验电源屏的型号及数量。
（2） 屏体结构尺寸及颜色。
（3） 其他特殊要求。
