移动式检修电源箱
添加时间:2010-06-19 08:51 点击次数:2484 返回上页

秦皇岛港

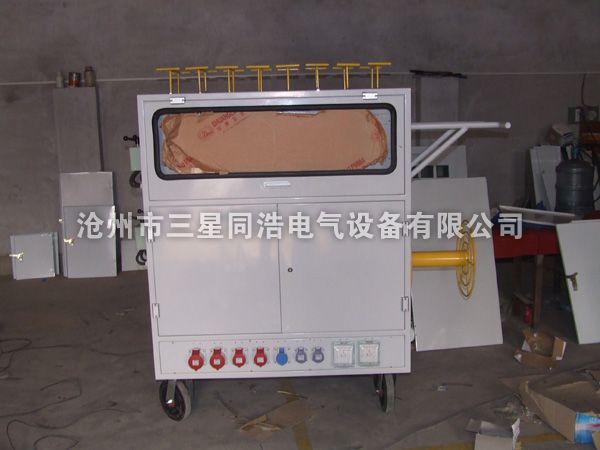

移动式电源箱

  移动式电源箱的主体可采用金属框架结构,具有一定的机械强度适合现场搬运的环境要求。箱体表面静电喷塑,具体技术要求:

1.         电源箱的制作达到国家移动式电气设备的安全技术标准要求。整体外观根据相关尺寸进行优化设计。

2.         购置的移动式电源箱应设计一侧有可对开的柜门,方便内部安装变频器及24V直流稳压源。

3.         在可打开柜门面板上不要安装电器件。箱体面板上安装的电器件可采用组合单元块局部可拆卸布置,要合理分布区域以便于操作使用。在电源箱体可打开的柜门内侧,图示该箱体的控制原理及接线。

4.         整个电源箱安装带漏电保护的总控制开关1个,在电源箱正前侧上部安装主电源指示灯。

5.         各有关电源开关采用透明防尘防护,设置透明观察窗口打开时便于工作操作。

6.         电源箱外部适宜位置(窄面侧)安装移动箱体的推拉把手。箱体底部安装4个万向轮,其中靠近扶手的2个具有制动锁紧功能。

7.         电源箱外侧面扶手端,安装配置可手动收放的主电源电缆盘架,便于主电源线收放。

8.         主箱体外正上方安装开放U型框架,用于存放可单独存取的电缆盘架。并配置相应电缆和盘架(见下面第11项说明)。

9.         移动式电源箱内部要安装变频器、直流电源,内部预留元器件安装底板空间(空间尺寸长度800mm高度450mm深度300mm)。直流电源、变频器的输入电源回路及由二者输出电源回路配接到端子排,开关到端子、端子到输出插座部分导线由制造厂家配备(变频器、直流电源由用户自行安装)。

10.     每路输出回路插座都采用有防护的安全插座,插座采用独立开关(带漏电保护)控制,每个面板器件及插座上方,设计安装可进行更换回路说明的标签框。

11.     每个电源箱配置的安全插座(德国霸士,防护等级IP67)均应各单独配插头。

12.     移动式电源箱设计面板配置回路:

     4路变频器控制的电机输出安全插座。

     4路采用倒顺开关换相的双向电机输出安全插座。均相应安装倒顺开关。

     4380V电源输出安全插座。

     2220V电源输出安全插座。

     2220V电源输出普通插座。

     224V直流电源输出安全插座。

     2外接输出电源接口(开关控制,1380V1220V
